DD-009 HI

Freibiegen

Abkanten von Blechen in verschiedenen Winkeln mit einem begrenzten Werkzeugsatz.

Prägen

Abkanten von Blechen durch Einschließen des Blechs zwischen Stempel und Matrize.

Biegen kurzer Flansche

Werkzeuglösungen von WILA zur Realisierung kürzerer Flanschlängen.

Biegen mit Aussparungen an der Biegelinie

Vermeidung von Verformungen beim Biegen in der Nähe von Aussparungen.

Biegen ohne Ablagerungen

Vorgehensweise beim Biegen von verzinkten Blechen, Aluminium oder Edelstahl.

Kastenbiegen

Das Kastenbiegen verlangt eine vorausschauende Wahl der Abkantpresse und des Werkzeugs.

Schwerlast-Biegen

Werkzeugsysteme und Werkzeuge für das Biegen von dickerem oder hochfestem Stahl.

Zudrücken

Nachbearbeitung scharfer Kanten und Verstärkung von Blechteilen.

Biegen mit großem Radius

Biegungen mit einem großen Radius im Verhältnis zur Materialstärke.

Biegen ohne Abdrücke

Reduzierung oder eliminierung von Abdrücken auf der Oberfläche des gebogenen Materials.

Offset-Biegen (Z-Biegen)

Zwei gleiche und entgegengesetzte Biegungen in einem Arbeitsgang.

Ein Überblick über Biegeanwendungen und -techniken

Alle Anwendungen

Beschreibung

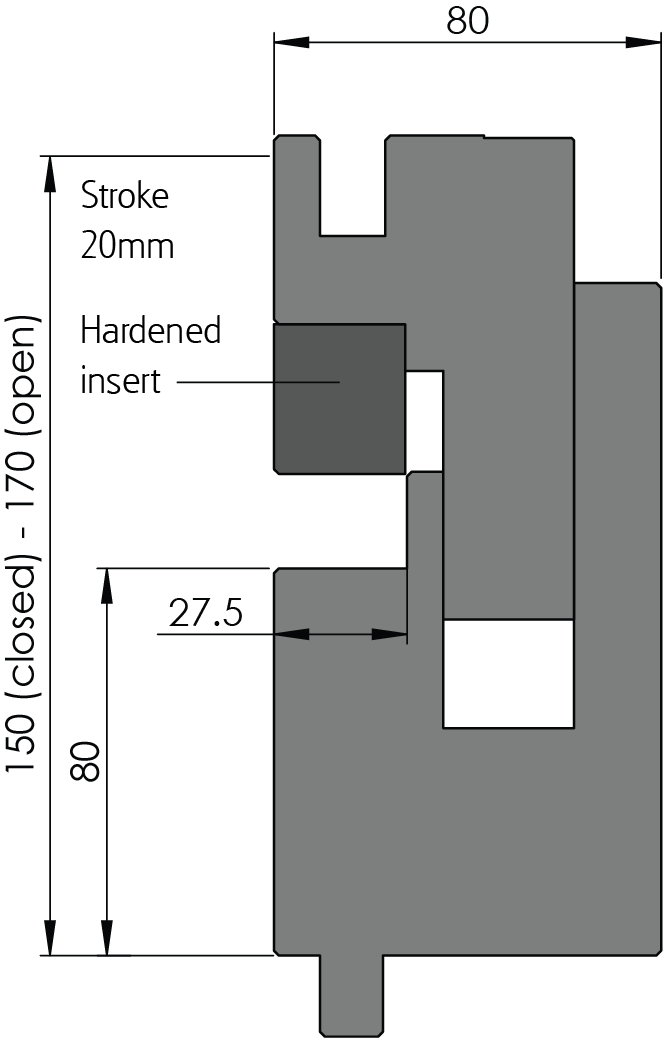

New Standard Zudrückwerkzeug
Aufnahme B2, geeignet für maximal 3.00mm Normalblech, 3.00mm Aluminium, 2.00mm VA-Blech und 3.00mm verzinktem Blech , H zu=150mm, B=80mm, bestehend aus:
Stempelteil versehen mit Zudrückleiste CNC-tiefgehärtet® (2-4mm / 54-56HRc)Aufnahmeschlitz geeignet für Unterwerkzeuge mit OZU-Aufnahme B=13.00mm, hydraulischer Klemmung (max. 50bar), Öleintritt ø10mm, rechter und linker Seite, Mat.: CR-MO;
Führungsteil versehen mit OZU-Aufnahme B=13.00mm, hydraulischer Hebung (max. 90bar), Hub=20mm, Anschlag, nicht gehärtetGew.: 88.2kg/m, max.Bel.: 100ton/m (max.V-Öffnung 40mm).
Lieferung ausschließlich: Verrohrung und Hydroaggregate (klemmen und heben).
