TOOL ADVISOR TUTORIAL

Hoe u met de Tool Advisor werkt

Teken uw profiel

Teken uw eigen profiel door simpelweg op het canvas te klikken en te slepen.

Ontvang gereedschapsadvies

Op basis van het getekende profiel, de eigenschappen en de geselecteerde machine berekent de Tool Advisor uw gereedschapsadvies.

Pas uw gereedschap aan

Leidt het geselecteerde gereedschap tot botsingen met het getekende profiel? Pas gewoon de eigenschappen van het gereedschap aan of laat de Tool Advisor een speciaal gereedschap maken.

Stap 1: Machine selecteren , profiel tekenen

Selecteer uw machine en specificeer uw profieleigenschappen

Voor het beste advies voor uw buigvraagstuk selecteert u eerst uw machine. U kunt uw machine toevoegen aan het gedeelte Mijn apparatuur. Als u geen machine-informatie invoert, gebruikt de Tool Advisor in plaats daarvan een standaardmachine (zie Buiginformatie voor details). Specificeer het materiaal en de plaatdikte van uw project. Zowel de machine als de profieleigenschappen zijn van invloed op het gereedschapsadvies dat de Tool Advisor berekent. U past deze informatie aan op de pagina "Teken uw profiel".

Teken uw profiel

Klik en sleep om te beginnen de blauwe knop naar het midden van het canvas totdat de flens in grote lijnen de gewenste lengte heeft. Van daaruit kunt u nieuwe flenzen toevoegen aan weerszijden van de zojuist gemaakte flens. Uw profiel wordt ook weergegeven als een "plat patroon" dat uw profiel in niet-gebogen toestand laat zien. Zoom in of uit door het canvas te scrollen of pan door met de muis in het canvas te slepen.

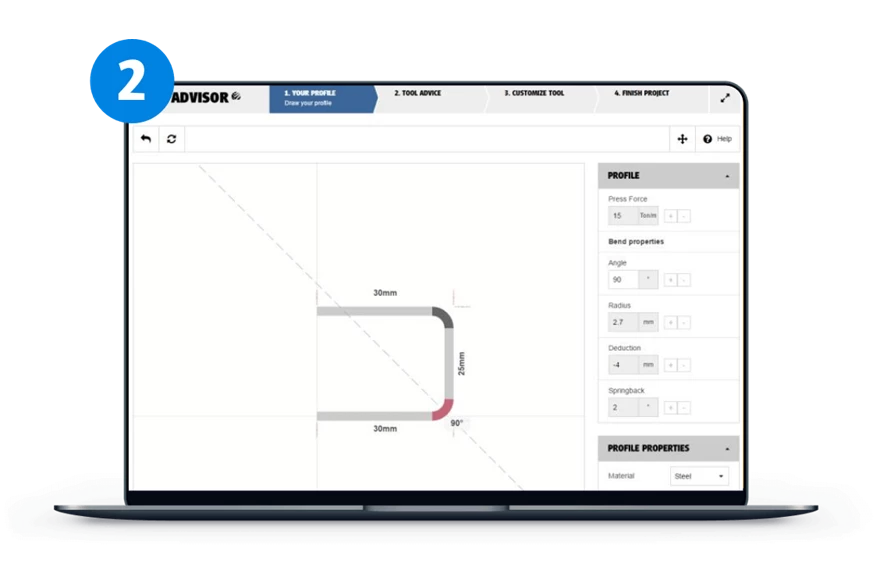

Stap 2: Eigenschappen bewerken

Flens en/of buigwaarden wijzigen

Om meer details aan uw profiel toe te voegen, selecteert u een flens of buiging en geeft u de waarden daarvoor op in het profielgedeelte aan de rechterkant van de pagina. U kunt de standaard buigproceswaarden controleren en, indien gewenst, overschrijven (zie Buiginformatie voor details). Gebruik de knop "Ongedaan maken" in de linkerbovenhoek om een actie ongedaan te maken of de knop "Reset" om opnieuw te beginnen.

Tevreden met het resultaat? Druk op de knop "Volgende" rechtsonder op het scherm. Er verschijnt een pop-up met het resultaat van alle voorgaande acties inclusief het profiel dat u getekend heeft. Belangrijk om te weten: het advies wordt berekend op basis van uw laatst geselecteerde buiging (de zogenoemde kritieke buiging).

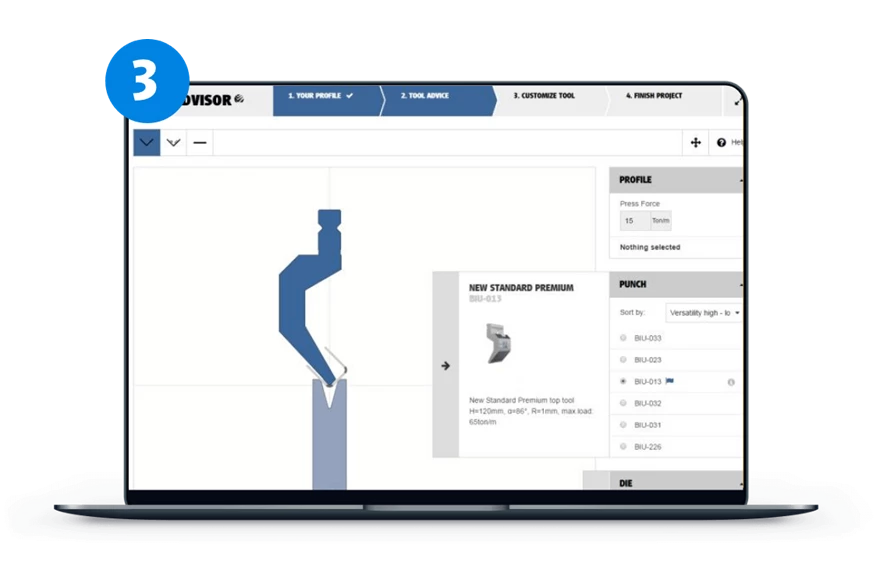

Stap 3: Gereedschapsadvies vragen

Welke WILA New Standard Premium gereedschappen zijn geschikt voor uw project?

Het gereedschapsadvies is gebaseerd op het profiel dat u getekend heeft en de informatie in Mijn Apparatuur. De voorgestelde gereedschappen zijn standaard gesorteerd op veelzijdigheid, maar u kunt ze ook op prijs of belastbaarheid sorteren. Gereedschappen die zijn toegevoegd aan Mijn Apparatuur, zijn gemarkeerd met een blauwe vlag. Gereedschappen die u niet kunt combineren met een reeds geselecteerd gereedschap zijn gemarkeerd met een rood uitroepteken.

U kunt het profiel dat u getekend heeft, in drie buigfasen bekijken: normaal, geperst en uitgevouwen.

Rode cirkels markeren botsingen bij de sectie (en de buigfase) waar uw profiel een stempel of matrijs raakt. Als er geen standaardgereedschappen beschikbaar zijn voor uw profiel, kunt u op de volgende pagina's een standaardtool aanpassen. Als er geen botsingen optreden, kunt u op de volgende pagina de gewenste lengte toevoegen en de prijzen opvragen.

* Als u begint bij "Ontwerp een gereedschap" kunt u op deze pagina de gewenste stempel of matrijs selecteren.

Stap 4: Gereedschap op maat maken

Maak een gereedschap dat geschikt is voor uw profiel

U verhelpt problemen met botsingen door uw gereedschap aan te passen. U doet dit handmatig of met de Smart Solve-knop. Als u op de Smart Solve-knop klikt, zoekt de Tool Advisor automatisch de beste manier om het gereedschap aan te passen.

Als u het gereedschap liever handmatig aanpast, gebruikt u de variabelen aan de rechterkant van het scherm. De Tool Advisor toont de variabelen die met de hoogste waarschijnlijkheid het probleem met de botsing verhelpen, maar u kunt meer variabelen vinden met "meer opties weergeven". U kunt veilig proberen uw gereedschap aan te passen. De Tool Advisor waarschuwt u wel als u een geometrische beperking tegenkomt of een maximale of minimale waarde voor een variabele overschrijdt (zie Gereedschapsinformatie voor gereedschapseigenschappen). Als u tevreden bent met het resultaat, kunt u op de volgende pagina de gewenste lengte toevoegen en de prijzen opvragen.

* Als u begint bij "Ontwerp een gereedschap" kunt u op deze pagina de gewenste stempel of matrijs selecteren.

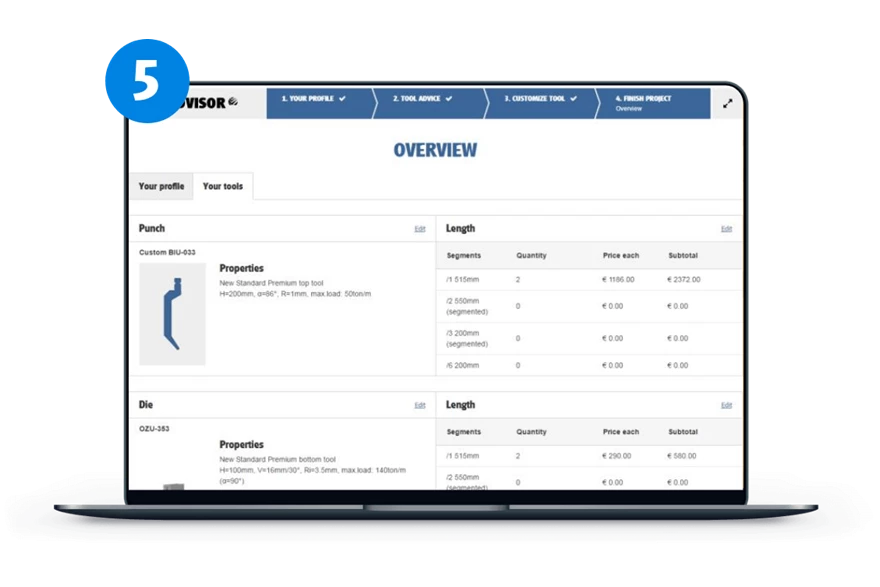

Stap 5: Project afronden

Selecteer lengte en bereken prijzen

Als u tevreden bent met de geselecteerde (maatwerk) gereedschappen, kunt u het project afronden. Selecteer de gewenste lengte en ontvang onmiddellijk de prijzen. Bekijk het overzicht van uw project, inclusief het profiel dat u getekend heeft en de geselecteerde (maatwerk) gereedschappen.

Voeg ter afronding uw producten toe aan de winkelwagen en vraag een offerte aan of plaats uw bestelling. Let op de (standaard) proceswaarden die op uw profiel worden toegepast. Ze staan samen met de geselecteerde kritieke buiging in het menu Profiel op deze pagina (zie Buiginformatie voor details). Afgeronde projecten en de projecten waar u nog aan werkt, vindt u in de webshop onder het menu Mijn Projecten.
